Bibliothek für Schleifzüge
Eine durchsuchbare Enzyklopädie über Schienenschleifzüge, Hochgeschwindigkeits-Schleifsysteme, Nahverkehrssleifmaschinen und Schienenfräsmaschinen, die in Fernverkehrs-, Schwerlast-, U-Bahn- und Straßenbahnnetzen zum Einsatz kommen.

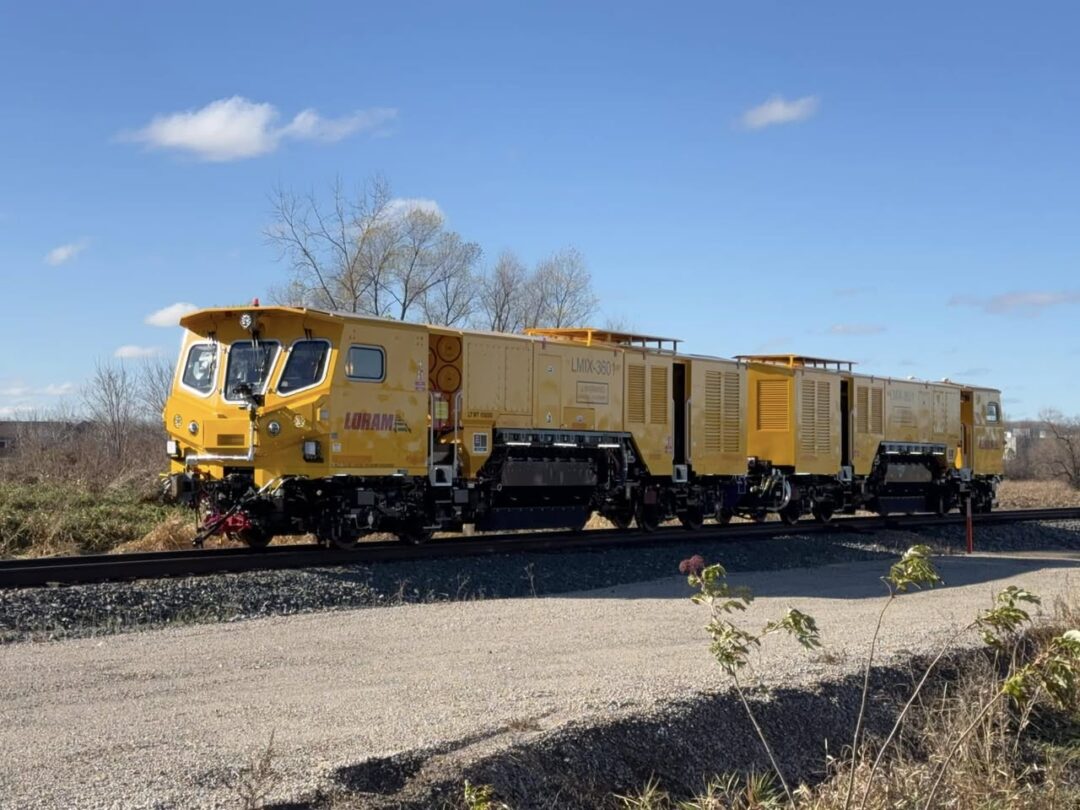

Loram RG400 · Schienenschleifen in der SerienfertigungWas sind Schleifzüge?
Ein Schienenschleifzug ist ein spezielles Instandhaltungsfahrzeug – oder ein aus mehreren Fahrzeugen bestehender Zugverband –, das dazu dient, das Schienenprofil wiederherzustellen und Oberflächenfehler zu beseitigen.
Durch den kontrollierten Materialabtrag lassen sich Riffelbildung, Rollkontaktmüdigkeit und Profilabweichungen in den Griff bekommen. Die Flotte reicht von kompakten Straßen-Schienen-Maschinen und Weichenschleifgeräten bis hin zu Produktionszügen mit mehr als 100 Schleifmotoren.
Weltweite Hersteller von Mahlanlagen
Zu diesem Markt zählen spezialisierte Schleifdienstleister, Hersteller von Eisenbahnausrüstung und Unternehmen aus dem Bereich der Schienenbearbeitungstechnik.
| Hersteller | Land | Kerntechnologie | Modelle in dieser Bibliothek |
|---|---|---|---|
| Loram | USA | Herkömmliches Schleifen | RG400 · C44 · RGC · RGI · RGS · RGX · MRG1 |
| Harsco Rail | USA | Herkömmliches Schleifen | PGM96 · RGH20C · RGH10C · Möser |
| Speno | Schweiz | Herkömmliches Schleifen | RR 24 M · RR 48 M · RR 96 M · SRR16M-1 |
| Vossloh | Deutschland | Hochgeschwindigkeitsschleifen | HSG-2 · HSG-Stadt |
| Plasser & Theurer | Österreich | Oszillierendes und gleitendes Schleifen | ATMO |
| CRRC | China | Herkömmliches Schleifen | GMC-96 · PGM-48 |
| GEMAC | China | Herkömmliches Schleifen | CMC20 |
| AUTECH | Schweiz | Herkömmliches Schleifen | AT VM 8000 · AT2200 |
| Schweerbau | Deutschland | Herkömmliches Schleifen | GWM 550 |
| Linsinger | Österreich | Schienenfräsen | MG31 · MG11 |
| Sonstiges / Unbestätigt | Nicht öffentlich verifiziert | Herkömmliches Schleifen | GMC12-III |
Schienen-Schleifmaschinen durchsuchen
Loram
US-amerikanischer Spezialist für Eisenbahninstandhaltung mit Schleifplattformen für die Serienfertigung, Spezialanwendungen und den Nahverkehr für Güter-, Personen- und städtische Schienennetze.
RG400
Schwertransporte · Fracht · Hauptstrecke
Details anzeigen
C44
Hauptstrecke · Hochgeschwindigkeitsbahn
Details anzeigenRGC
Personenverkehr · U-Bahn · Fernverkehr
Details anzeigen
RGI
Hauptstrecke · Personenverkehr
Details anzeigenRGS
Weichen · Bahnübergänge · Hauptstrecke
Details anzeigen
RGX
U-Bahn · Nahverkehr
Details anzeigen
MRG1
U-Bahn · Nahverkehr
Details anzeigenHarsco Rail
Anbieter von Eisenbahnausrüstung, dessen Schleifmaschinenportfolio von leistungsstarken Produktionszügen bis hin zu kompakten Maschinen für Nahverkehrssysteme und komplexe Gleisbauarbeiten reicht.
PGM96
Hauptstrecke · Schwertransport
Details anzeigen
RGH20C
Gleisweichen · U-Bahn · Bahnübergänge
Details anzeigen
RGH10C
U-Bahn · Weichen · Öffentlicher Nahverkehr
Details anzeigen
Möser
Weichen · U-Bahn · Nahverkehr
Details anzeigenSpeno
Schweizer Eisenbahninstandhaltungsunternehmen, das dafür bekannt ist, Züge für den Einsatz auf Hauptstrecken, im Hochgeschwindigkeitsverkehr, in der U-Bahn sowie in Tunneln in vielfältiger Weise zu schleifen.
RR 24 M
Hauptstrecke · U-Bahn · Tunnel
Details anzeigenRR 48 M
Hauptstrecke · Hochgeschwindigkeitsbahn
Details anzeigenRR 96 M
Hauptstrecke · Hochgeschwindigkeitsbahn
Details anzeigen
SRR16M-1
U-Bahn · Hauptstrecke · Tunnel
Details anzeigenVossloh
Deutscher Eisenbahninfrastrukturkonzern, der die HSG-Hochgeschwindigkeits-Schleifsysteme entwickelt hat, die zur vorbeugenden Instandhaltung auf Fern- und Nahverkehrsstrecken eingesetzt werden.
Plasser & Theurer
Ein österreichischer Hersteller von Gleiswartungsgeräten, der hier mit ATMO vertreten ist, seiner Lösung für das oszillierende und gleitende Schleifen im städtischen Bereich.
CRRC
Chinesischer Konzern für Schienenfahrzeuge und Eisenbahnausrüstung mit Schleifzügen großer und mittlerer Kapazität für Fernverkehrs- und Personenverkehrsnetze.
GEMAC
Chinesischer Anbieter von Ausrüstung für die Gleisinstandsetzung, der auf kompakte Schleiffahrzeuge für den Einsatz in U-Bahnen, Weichen und im konventionellen Eisenbahnbetrieb spezialisiert ist.
AUTECH
Schweizer Hersteller von flexiblen Straßen-Schienen-Schleifgeräten, die in erster Linie für Straßenbahnen, U-Bahnen und andere städtische Schienennetze konzipiert sind.
Schweerbau
Deutscher Spezialist für Gleisbau und -instandhaltung, der schienengebundene Maschinen zur Profilwiederherstellung und zur Instandhaltung von Hauptstrecken einsetzt.
Linsinger
Österreichischer Spezialist für die Schienenbearbeitung mit Schwerpunkt auf Frästechnologie zur Entfernung tieferer Defekte, gefolgt von einer kontrollierten Oberflächenbearbeitung.
Sonstiges / Unbestätigt
Einträge aus der bestehenden Bibliothek wurden beibehalten, während der ursprüngliche Hersteller und die vollständige technische Dokumentation noch überprüft werden.
Technologien zur Schienenbehandlung
Herkömmliches Schleifen
Motorbetriebene Schleifsteine werden in genau festgelegten Winkeln eingesetzt, um Oberflächenfehler zu beseitigen und das gewünschte Querprofil wiederherzustellen.
Hochgeschwindigkeitsschleifen
Passiv angetriebene Schleifsteine tragen bei hoher Arbeitsgeschwindigkeit eine sehr dünne Schicht ab und ermöglichen so eine regelmäßige vorbeugende Wartung.
Oszillierendes Schleifen
Eine Längsbewegung der Steine erhöht die Wirksamkeit der Behandlung in städtischen Gebieten, in denen es häufig zu Riffelbildung kommt.
Schienenfräsen
Rotierende Fräser entfernen vor der Endbearbeitung eine tiefere Materialschicht. Fräsaggregate werden zum Vergleich aufgeführt, nicht als herkömmliche Schleifmaschinen.
Referenzen für Common-Rail-Schleifscheiben
Die Maße dienen lediglich als Anhaltspunkt und stellen keine Garantie für universelle Kompatibilität dar. Überprüfen Sie stets die genaue Maschinengeneration, die Schleifeinheit, die Befestigungsschnittstelle, die maximale Drehzahl und die vom Betreiber genehmigte Zeichnung.
| Gemeinsame Dimension | Aufgeführte Maschinenfamilien | Bibliotheksverzeichnis |
|---|---|---|
| 260 × 90 × 154 mm | Ausgewählte Produktionsschleifmaschinen von Loram und andere konfigurierte Maschinenparks | Modelle ansehen |
| 260 × 90 × 152,4 mm | Ausgewählte CRRC-GMC-Konfigurationen | Modelle ansehen |
| 250 × 78 × 150 mm | Ausgewählte Speno RR16-/RR24-Konfigurationen | Modelle ansehen |
| 152 × 80 × M20 | Ausgewählte Harsco-Konfigurationen der Typen RGHC und GEMAC | Modelle ansehen |
| 120 × 73 × 40 mm | Ausgewählte Systeme von Vossloh HSG | Modelle ansehen |
| 120 × 110 × M20L | Ausgewählte AUTECH-Referenzen | Modelle ansehen |
So wählen Sie die richtige Schienenschleifscheibe aus
Das Maschinenmodell allein reicht nicht aus, um die Kompatibilität zu bestätigen. Überprüfen Sie vor der Beschaffung oder Installation die vollständigen Rad- und Betriebsspezifikationen.
- 01Die Maschine identifizierenNotieren Sie den Hersteller, das genaue Modell, die Generation und den Typ der Schleifeinheit.
- 02Das Rad vermessenBitte geben Sie Außendurchmesser, Wandstärke, Bohrung oder Gewinde sowie die Befestigungsart an.
- 03Betriebsgrenzen prüfenÜberprüfen Sie die zulässige maximale Drehzahl und den vorgesehenen Schleifanwendungszweck.
- 04Vor der Bestellung bestätigenDie Spezifikation muss mit der Bedienungsanleitung, der Zeichnung oder dem genehmigten Muster übereinstimmen.
Häufig gestellte Fragen
Kurze Antworten zu Maschinenklassifizierung und Kompatibilität von Schleifscheiben.
Was ist ein Schienenschleifzug?+
Ein Schienenschleifzug ist ein spezielles Wartungsfahrzeug oder ein Zugverband, der durch kontrollierte Schleifwirkung Oberflächenfehler an der Schiene beseitigt und das erforderliche Schienenprofil wiederherstellt.
Welche Hersteller produzieren Schienenschleifmaschinen?+
Zu den in dieser Bibliothek vertretenen Herstellern und Fachanbietern zählen Loram, Harsco Rail, Speno, Vossloh, Plasser & Theurer, CRRC, GEMAC, AUTECH und Schweerbau. Die Schienenfräsanlagen von Linsinger sind zum Vergleich separat aufgeführt.
Wie finde ich die richtige Schleifscheibe für eine Maschine?+
Bevor Sie eine Schleifscheibe auswählen, sollten Sie den Maschinenhersteller, das genaue Modell und die Baureihe, die Scheibenabmessungen, die Befestigungsschnittstelle, die zulässige maximale Drehzahl sowie den vorgesehenen Schleifanwendungszweck überprüfen.
Sind die Abmessungen der Schleifscheiben modellübergreifend austauschbar?+
Nein. Ein ähnlicher Außendurchmesser ist kein Hinweis auf Kompatibilität. Auch die Bohrung oder das Gewinde, die Befestigungsart, die Wandstärke, die Drehzahlklasse und die maschinenspezifische Zulassung müssen übereinstimmen.
Welche Informationen sind erforderlich, um die Kompatibilität zu überprüfen?+
Geben Sie den Hersteller, das Modell, die Radkennzeichnung oder -zeichnung, die Abmessungen, die Befestigungsart, die maximale Betriebsdrehzahl, die benötigte Stückzahl und, sofern möglich, Fotos des vorhandenen Rades und der Maschinenanbindung an.
