Библиотека шлифовальных линий
Энциклопедия с функцией поиска, посвящённая рельсошлифовальным поездкам, высокоскоростным системам шлифования и шлифовальным машинам для общественного транспорта, используемым на магистральных железнодорожных линиях, линиях для перевозки тяжелых грузов, в метрополитене и трамвайных сетях.

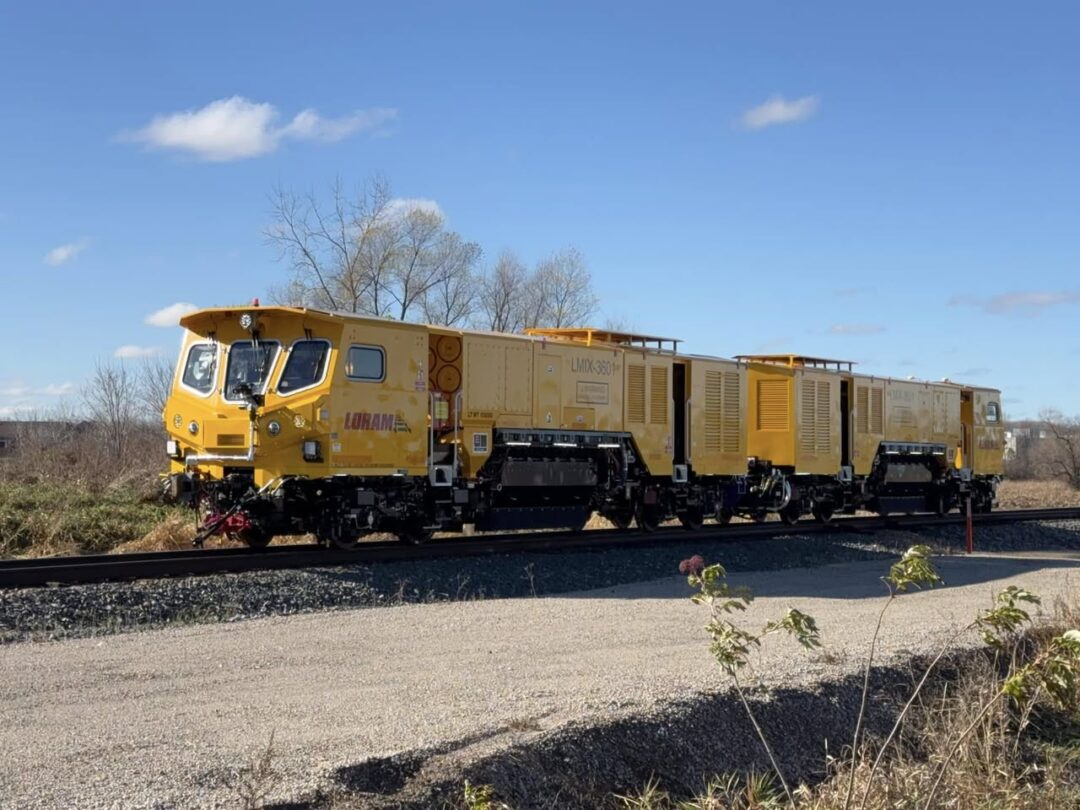

Loram RG400 · Промышленная шлифовка рельсовЧто такое шлифовальные линии?
Поезд для шлифования рельсов — это специализированный ремонтный вагон или состав из нескольких вагонов, предназначенный для восстановления профиля рельса и устранения поверхностных дефектов.
Контролируемое снятие материала позволяет регулировать степень рифления, предотвращать усталостные повреждения при контактном трении и устранять отклонения профиля. Парк оборудования варьируется от компактных дорожно-рельсовых машин и шлифовальных машин для стрелочных переводов до производственных поездов, оснащённых более чем 100 шлифовальными двигателями.
Мировые производители шлифовальных линий
К данному рынку относятся специализированные подрядчики по шлифованию, производители железнодорожного оборудования и компании, занимающиеся технологиями обработки рельсов.
| Производитель | Страна | Технологии | Модели |
|---|---|---|---|
| Лорам | США | Традиционное шлифование | RG400 · C44 · RGC · RGI · RGS · RGX · MRG |
| Harsco Rail | США | Традиционное шлифование | PGM96 · RGH20C · RGH10C · Мёзер |
| Speno | Швейцария | Традиционное шлифование | RR 24 M · RR 48 M · SRR16M-1 |
| Vossloh | Германия | Высокоскоростное шлифование | HSG-2 · HSG-city |
| Plasser & Theurer | Австрия | Традиционное шлифование | ATMO |
| CRRC | Китай | Традиционное шлифование | GMC-96B · PGM-48 |
| GEMAC | Китай | Традиционное шлифование | CMC20 |
| AUTECH | Швейцария | Колебательная шлифовка | AT VM 8000 · В 22:00 |
| Швербау | Германия | Традиционное шлифование | GWM 550 |
 L&S | Германия | Традиционное шлифование | RGM 1-12 |
 Железнодорожное оборудование «Цзицихар» | Китай | Традиционное шлифование | GMC12-III |
Просмотреть шлифовальные станки для рельсов
Лорам
Американская компания, специализирующаяся на техническом обслуживании железных дорог, предлагающая производственные, специализированные и транзитные шлифовальные платформы для грузовых, пассажирских и городских железнодорожных сетей.
RG400
Перевозка тяжеловесных грузов · Грузоперевозки · Магистральные перевозки
Посмотреть подробности
C44
Магистральная линия · Высокоскоростная железная дорога
Посмотреть подробности
RGC
Пассажирские железнодорожные перевозки · Метро · Магистральные железные дороги
Посмотреть подробности
RGI
Магистральные линии · Пассажирские железнодорожные перевозки
Посмотреть подробности
RGS
Стрелочные переводы · Переезды · Магистральная линия
Посмотреть подробности
RGX
Метро · Городской общественный транспорт
Посмотреть подробности
MRG
Метро · Подземка · Городской транспорт
Посмотреть подробностиHarsco Rail
Поставщик железнодорожного оборудования, ассортимент шлифовальных машин которого включает как высокопроизводительные производственные установки, так и компактные машины для систем общественного транспорта и сложных путевых работ.
PGM96
Магистральные линии · Перевозка тяжелых грузов · Высокоскоростные железнодорожные линии
Посмотреть подробности
RGH20C
Стрелочные переводы · Метро · Переезды
Посмотреть подробности
RGH10C
Метро · Стрелочные переводы · Городской общественный транспорт
Посмотреть подробности
Мёзер
Стрелочные переводы · Метро · Городской общественный транспорт
Посмотреть подробностиSpeno
Швейцарская компания, занимающаяся техническим обслуживанием железнодорожного подвижного состава, известная тем, что осуществляет шлифовку вагонов различного назначения для магистральных линий, высокоскоростных линий, метрополитена и туннелей.
RR 24 M
Магистральная линия · Метро · Туннель
Посмотреть подробности
RR 48 M
Магистральная линия · Высокоскоростная железная дорога
Посмотреть подробности →
SRR16M-1
Метро · Магистральная линия · Туннель
Посмотреть подробностиVossloh
Немецкая группа компаний, занимающаяся железнодорожной инфраструктурой, — разработчик высокоскоростных шлифовальных систем HSG, применяемых для профилактического обслуживания на магистральных и городских железнодорожных сетях.
Plasser & Theurer
Австрийский производитель оборудования для обслуживания железнодорожных путей, представленный здесь компанией ATMO, с её решением для городской шлифовки с помощью осциллирующих и скользящих инструментов.
CRRC
Китайский концерн по производству железнодорожного подвижного состава и оборудования, выпускающий шлифовальные поезда большой и средней грузоподъёмности для магистральных и пассажирских сетей.
GEMAC
Китайский поставщик оборудования для технического обслуживания железных дорог, специализирующийся на компактных шлифовальных машинах для работ в метрополитене, на стрелочных переводах и на линиях общего пользования.
AUTECH
Швейцарский производитель гибкого оборудования для шлифования дорожно-рельсовых путей, предназначенного в первую очередь для трамвайных, метрополитеновских и других городских рельсовых систем.
Швербау
Немецкая компания, специализирующаяся на обработке и техническом обслуживании железнодорожных путей, которая эксплуатирует рельсовую технику для восстановления профиля рельсов и технического обслуживания магистральных линий.
L&S
Немецкая компания, специализирующаяся на техническом обслуживании железнодорожных путей, разрабатывает настраиваемые рельсовые шлифовальные машины для путей, стрелочных переводов, туннелей и городских железнодорожных сетей.
Железнодорожное оборудование «Цзицихар»
Среднегабаритные машины для шлифования рельсов, разработанные для обработки магистральных путей, поворотов, стрелочных переводов и устранения локальных дефектов.
Технологии обработки рельсов
Традиционное шлифование
Механические абразивные камни устанавливаются под контролируемым углом для устранения дефектов поверхности и восстановления заданного поперечного профиля.
Высокоскоростное шлифование
Камни с пассивным приводом снимают очень тонкий слой материала при высокой рабочей скорости, что способствует проведению частых профилактических работ.
Колебательная шлифовка
Продольное перемещение камней повышает эффективность очистки в городских районах, подверженных образованию волнистостей.
Каталожные номера шлифовальных кругов для систем Common Rail
Размеры приведены в качестве ориентировочной информации и не являются гарантией универсальной совместимости. Всегда уточняйте точное поколение станка, тип шлифовального агрегата, монтажный интерфейс, максимальную частоту вращения и утвержденный оператором чертеж.
| Общий размер | Указанные семейства машин | Указатель библиотеки |
|---|---|---|
| 260 × 90 × 154 мм | Отдельные шлифовальные станки производства Loram и другие комплекты оборудования в заданной конфигурации | Посмотреть колесо размером 260 × 90 × 154 |
| 260 × 90 × 152,4 мм | Выбранные конфигурации CRRC GMC | Просмотреть модели |
| 250 × 78 × 150 мм | Выбранные конфигурации Speno RR16 / RR24 | Просмотреть модели |
| 152 × 80 × M20 | Выбранные конфигурации Harsco RGHC и GEMAC | Посмотреть колесо размером 152 × 80 × M20 |
| 120 × 73 × 40 мм | Избранные системы Vossloh HSG | Посмотреть колесо размером 120 × 73 × 40 |
| 120 × 110 × M20L | Избранные проекты компании AUTECH | Просмотреть модели |
Как правильно выбрать шлифовальный круг для рельсов
Одной только модели оборудования недостаточно для подтверждения совместимости. Перед закупкой или монтажом необходимо ознакомиться с полными техническими характеристиками колеса и эксплуатационными параметрами.
- 01Определите тип машиныУкажите производителя, точную модель, поколение и тип шлифовального агрегата.
- 02Измерьте колесоУточните наружный диаметр, толщину, внутренний диаметр или резьбу, а также форму крепления.
- 03Проверить пределы эксплуатацииУточните разрешённую максимальную частоту вращения и предполагаемое назначение шлифовальной машины.
- 04Подтвердите перед оформлением заказаУбедитесь, что технические характеристики соответствуют руководству по эксплуатации оборудования, чертежу или утвержденному образцу.
- 05Запросить проверку совместимостиОтправьте информацию о модели машины, маркировку колес или чертеж, данные по монтажу, количество, страну назначения и желаемую дату доставки через наш Форма запроса на режучие круги для рельсов.
Часто задаваемые вопросы
Краткие ответы о классификации станков и совместимости шлифовальных кругов.
Что такое поезд для шлифования рельсов?+
Поезд для шлифования рельсов — это специализированный ремонтный вагон или состав, который с помощью контролируемого абразивного воздействия удаляет дефекты поверхности рельса и восстанавливает требуемый профиль рельса.
Какие производители выпускают шлифовальные станки для рельсов?+
В данном каталоге представлены следующие производители и специализированные поставщики: Loram, Harsco Rail, Speno, Vossloh, Plasser & Theurer, CRRC, GEMAC, AUTECH, Schweerbau, L&S и Qiqihar Railway Equipment.
Как подобрать подходящий шлифовальный круг для станка?+
Перед выбором абразивного круга необходимо уточнить производителя оборудования, точную модель и поколение, размеры круга, монтажный интерфейс, допустимую максимальную частоту вращения и предполагаемое назначение шлифования.
Можно ли использовать шлифовальные круги одной модели вместо кругов другой?+
Нет. Одинаковый наружный диаметр не гарантирует совместимости. Также должны совпадать внутренний диаметр или резьба, конструкция крепления, толщина, номинальная скорость и сертификация для конкретного станка.
Какая информация необходима для подтверждения совместимости?+
Укажите производителя, модель, маркировку или чертеж колеса, размеры, тип крепления, максимальную рабочую скорость, необходимое количество и, по возможности, предоставьте фотографии существующего соединения колеса с машиной.
