Biblioteca de trenes de rectificado
Una enciclopedia con función de búsqueda sobre trenes de rectificado de rieles, sistemas de rectificado de alta velocidad, rectificadoras para transporte público y fresadoras de rieles utilizadas en redes de línea principal, de carga pesada, de metro y de tranvía.

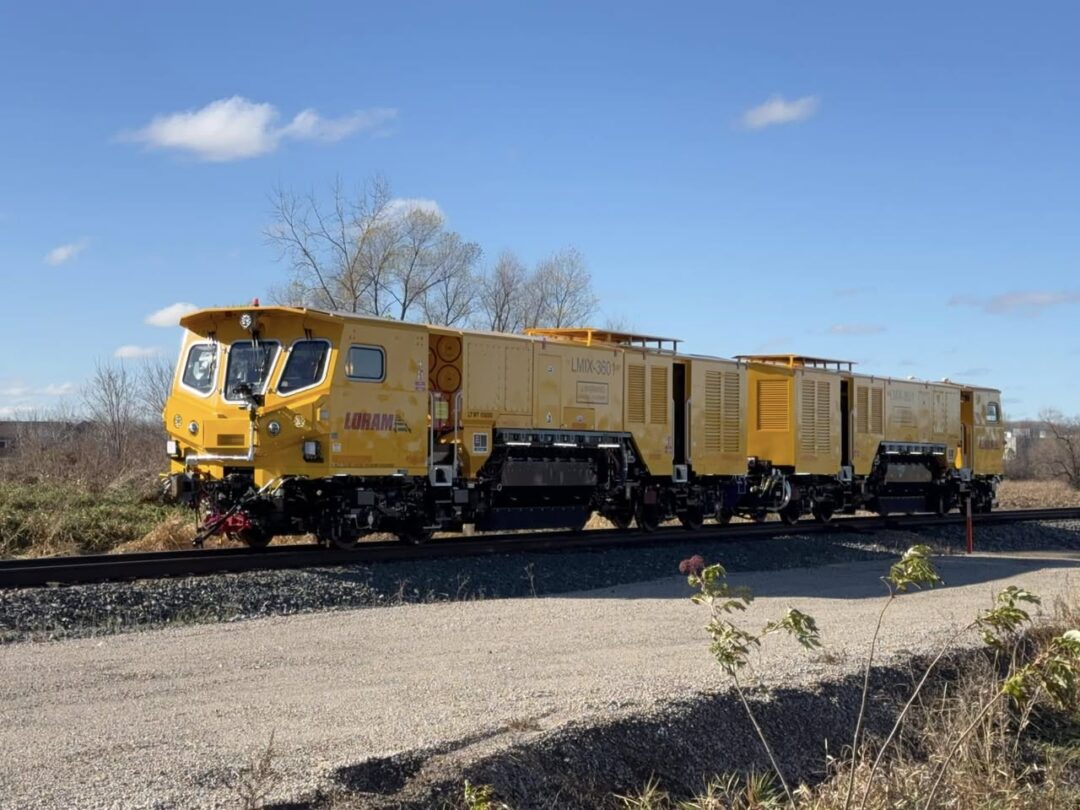

Loram RG400 · Rectificado de rieles en producción¿Qué son los trenes de rectificado?
Un tren de rectificado de rieles es un vehículo de mantenimiento especializado —o una formación compuesta por varios vehículos— que se utiliza para restaurar el perfil del riel y eliminar defectos superficiales.
La eliminación controlada de material ayuda a controlar el ondulado, la fatiga por contacto rodante y la desviación del perfil. Las flotas van desde máquinas compactas para uso en carretera y ferrocarril y rectificadoras de desvíos hasta trenes de producción con más de 100 motores de rectificado.
Fabricantes mundiales de trenes de molienda
El mercado incluye a contratistas especializados en rectificado, fabricantes de equipo ferroviario y empresas de tecnología de procesamiento ferroviario.
| Fabricante | País | Tecnología primaria | Modelos de esta biblioteca |
|---|---|---|---|
| Loram | EE. UU. | Esmerilado convencional | RG400 · C44 · RGC · RGI · RGS · RGX · MRG1 |
| Harsco Rail | EE. UU. | Esmerilado convencional | PGM96 · RGH20C · RGH10C · Möser |
| Speno | Suiza | Esmerilado convencional | RR 24 M · RR 48 M · RR 96 M · SRR16M-1 |
| Vossloh | Alemania | Rectificado de alta velocidad | HSG-2 · HSG-city |
| Plasser & Theurer | Austria | Esmerilado oscilante y deslizante | ATMO |
| CRRC | China | Esmerilado convencional | GMC-96 · PGM-48 |
| GEMAC | China | Esmerilado convencional | CMC20 |
| AUTECH | Suiza | Esmerilado convencional | AT VM 8000 · AT2200 |
| Schweerbau | Alemania | Esmerilado convencional | GWM 550 |
| Linsinger | Austria | Fresado de rieles | MG31 · MG11 |
| Otros / Sin verificar | No verificado públicamente | Esmerilado convencional | GMC12-III |
Explorar máquinas rectificadoras de rieles
Loram
Empresa estadounidense especializada en el mantenimiento ferroviario, con plataformas de rectificado para producción, aplicaciones especiales y transporte público, destinadas a redes de carga, pasajeros y transporte urbano.
RG400
Transportes pesados · Carga · Línea principal
Ver detalles
C44
Línea principal · Tren de alta velocidad
Ver detallesRGC
Trenes de pasajeros · Metro · Líneas principales
Ver detalles
RGI
Línea principal · Ferrocarril de pasajeros
Ver detallesRGS
Desvías · Cruces · Vía principal
Ver detalles
RGX
Metro · Transporte urbano
Ver detalles
MRG1
Metro · Transporte urbano
Ver detallesHarsco Rail
Proveedor de equipos ferroviarios cuya gama de productos de rectificado abarca desde trenes de producción de alto rendimiento hasta máquinas compactas para sistemas de transporte público y obras ferroviarias complejas.
PGM96
Línea principal · Transporte de carga pesada
Ver detalles
RGH20C
Vías de desvío · Metro · Cruces
Ver detalles
RGH10C
Metro · Desvíos · Transporte urbano
Ver detalles
Möser
Desvíos · Metro · Transporte urbano
Ver detallesSpeno
Empresa suiza de mantenimiento ferroviario conocida por el rectificado de trenes en diversas capacidades para aplicaciones en líneas principales, de alta velocidad, metro y túneles.
RR 24 M
Línea principal · Metro · Túnel
Ver detallesRR 48 M
Línea principal · Tren de alta velocidad
Ver detallesRR 96 M
Línea principal · Tren de alta velocidad
Ver detalles
SRR16M-1
Metro · Línea principal · Túnel
Ver detallesVossloh
Grupo alemán de infraestructura ferroviaria que fabrica los sistemas de rectificado de alta velocidad HSG, utilizados para el mantenimiento preventivo en redes ferroviarias de larga distancia y urbanas.
Plasser & Theurer
Fabricante austriaco de equipos para el mantenimiento de vías, representado aquí por ATMO, su solución urbana de rectificado oscilante y deslizante.
CRRC
Grupo chino de material rodante y equipo ferroviario que ofrece trenes de rectificado de gran y mediana capacidad para redes de línea principal y de pasajeros.
GEMAC
Proveedor chino de equipos de mantenimiento ferroviario especializado en vehículos compactos de rectificado para trabajos en el metro, en desvíos y en vías férreas convencionales.
AUTECH
Fabricante suizo de equipos flexibles de rectificado para vías terrestres y ferroviarias, diseñados principalmente para tranvías, metros y otros sistemas ferroviarios urbanos.
Schweerbau
Empresa alemana especializada en el tratamiento y mantenimiento ferroviario que opera equipo sobre rieles para la restauración de perfiles y el mantenimiento de líneas principales.
Linsinger
Empresa austriaca especializada en el procesamiento de rieles, enfocada en la tecnología de fresado para la eliminación de defectos más profundos, seguida de un acabado superficial controlado.
Otros / Sin verificar
Entradas conservadas de la biblioteca existente mientras se sigue verificando el fabricante original y la documentación técnica completa.
Tecnologías de tratamiento de rieles
Esmerilado convencional
Las piedras abrasivas motorizadas se colocan en ángulos controlados para eliminar defectos superficiales y restaurar el perfil transversal deseado.
Rectificado de alta velocidad
Las piedras de accionamiento pasivo eliminan una capa muy delgada a alta velocidad de trabajo, lo que permite realizar un mantenimiento preventivo frecuente.
Esmerilado oscilante
El movimiento longitudinal de las piedras aumenta la eficacia del tratamiento en zonas urbanas propensas a la formación de ondulaciones.
Fresado de rieles
Las fresas rotativas eliminan una capa más profunda de material antes del acabado. Las líneas de fresado se incluyen a modo de comparación, no como amoladoras convencionales.
Referencias de muelas para sistemas Common Rail
Las dimensiones son información de referencia, no garantías de compatibilidad universal. Verifica siempre la generación exacta de la máquina, la unidad de molienda, la interfaz de montaje, las RPM máximas y el plano aprobado por el operador.
| Dimensión común | Familias de máquinas mencionadas | Índice de la biblioteca |
|---|---|---|
| 260 × 90 × 154 mm | Ciertas trituradoras de producción de Loram y otras flotas configuradas | Explorar modelos |
| 260 × 90 × 152,4 mm | Configuraciones seleccionadas de CRRC GMC | Explorar modelos |
| 250 × 78 × 150 mm | Configuraciones seleccionadas del Speno RR16 / RR24 | Explorar modelos |
| 152 × 80 × M20 | Configuraciones seleccionadas de Harsco RGHC y GEMAC | Explorar modelos |
| 120 × 73 × 40 mm | Sistemas seleccionados de Vossloh HSG | Explorar modelos |
| 120 × 110 × M20L | Referencias seleccionadas de AUTECH | Explorar modelos |
Cómo elegir la muela para rectificar rieles adecuada
El modelo de la máquina por sí solo no es suficiente para confirmar la compatibilidad. Revisa las especificaciones completas de la rueda y de funcionamiento antes de la compra o la instalación.
- 01Identifica la máquinaAnota el fabricante, el modelo exacto, la generación y el tipo de unidad de molienda.
- 02Mide la ruedaConfirma el diámetro exterior, el espesor, el diámetro interior o la rosca y la forma de montaje.
- 03Verificar los límites de funcionamientoVerifica las RPM máximas aprobadas y la aplicación de esmerilado prevista.
- 04Confirme antes de realizar el pedidoCompara las especificaciones con el manual de la máquina, el plano o la muestra aprobada.
Preguntas frecuentes
Respuestas rápidas sobre la clasificación de las máquinas y la compatibilidad de las muelas abrasivas.
¿Qué es un tren de rectificado de rieles?+
Un tren de rectificado de rieles es un vehículo o conjunto ferroviario especializado en mantenimiento que utiliza una acción abrasiva controlada para eliminar defectos de la superficie de los rieles y restaurar el perfil requerido de los mismos.
¿Qué fabricantes producen máquinas rectificadoras de rieles?+
Entre los fabricantes y proveedores especializados que figuran en esta biblioteca se encuentran Loram, Harsco Rail, Speno, Vossloh, Plasser & Theurer, CRRC, GEMAC, AUTECH y Schweerbau. Los sistemas de fresado de rieles de Linsinger se enumeran por separado a efectos de comparación.
¿Cómo puedo identificar el disco de esmeril adecuado para una máquina?+
Antes de seleccionar un disco, confirme el fabricante de la máquina, el modelo y la generación exactos, las dimensiones del disco, la interfaz de montaje, las RPM máximas permitidas y la aplicación de esmerilado prevista.
¿Son intercambiables las dimensiones de los discos de esmerilado entre los distintos modelos?+
No. El hecho de que el diámetro exterior sea similar no garantiza la compatibilidad. El diámetro interior o la rosca, el diseño de montaje, el espesor, la velocidad nominal y la homologación específica para la máquina también deben coincidir.
¿Qué información se necesita para confirmar la compatibilidad?+
Indique el fabricante, el modelo, la marca o el dibujo de la rueda, las dimensiones, la forma de montaje, la velocidad máxima de funcionamiento, la cantidad requerida y, si es posible, fotografías de la rueda existente y de la interfaz con la máquina.
