Bibliothèque des trains de meulage
Une encyclopédie consultable consacrée aux trains de meulage de rails, aux systèmes de meulage à grande vitesse, aux meuleuses de transport en commun et aux fraiseuses de rails utilisées sur les réseaux ferroviaires de grande ligne, de transport de marchandises lourdes, de métro et de tramway.

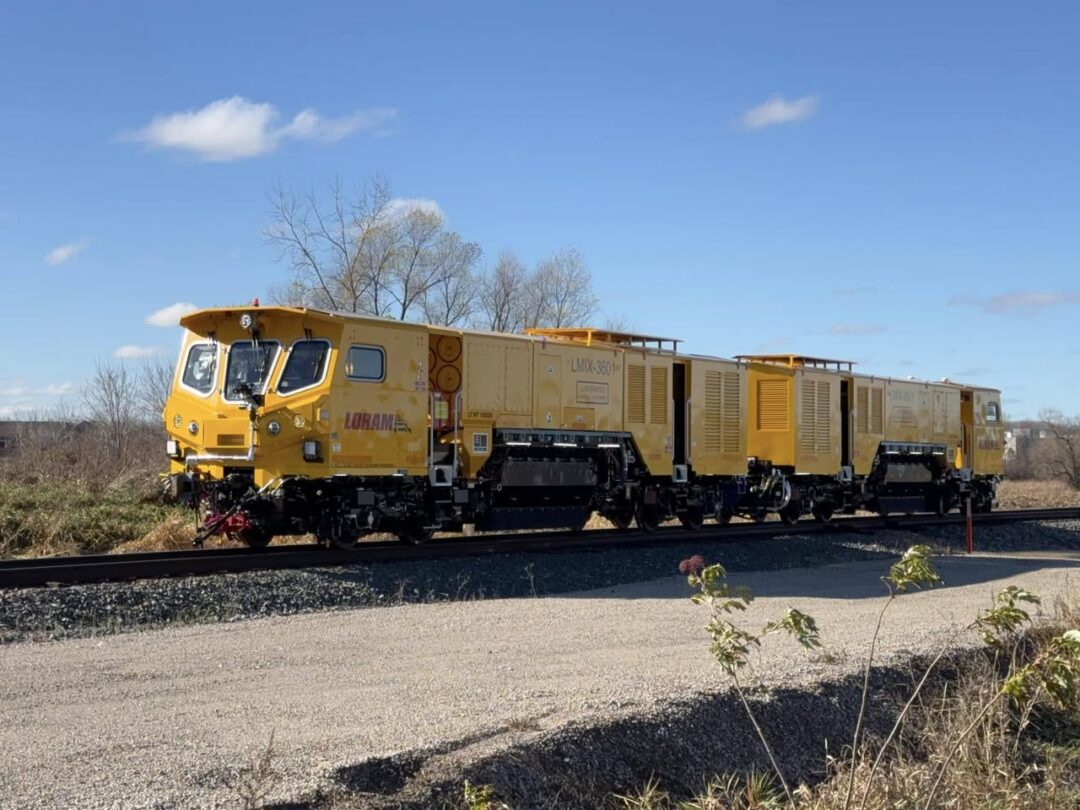

Loram RG400 · Meulage de rails en sérieQu'est-ce qu'un train de meulage ?
Un train de meulage de rails est un véhicule d'entretien spécialisé — ou un ensemble composé de plusieurs véhicules — utilisé pour rétablir le profil des rails et éliminer les défauts de surface.
L'enlèvement contrôlé de matière permet de maîtriser l'ondulation, la fatigue de contact par roulement et la déviation du profil. La gamme de matériel comprend aussi bien des machines compactes routières et ferroviaires et des meuleuses d'aiguillages que des trains de production équipés de plus de 100 moteurs de meulage.
Fabricants mondiaux de trains de broyage
Ce marché regroupe des entreprises spécialisées dans le meulage, des fabricants de matériel ferroviaire et des sociétés spécialisées dans les technologies de traitement des rails.
| Fabricant | Pays | Technologie principale | Modèles de cette bibliothèque |
|---|---|---|---|
| Loram | États-Unis | Rectification conventionnelle | RG400 · C44 · RGC · RGI · RGS · RGX · MRG1 |
| Harsco Rail | États-Unis | Rectification conventionnelle | PGM96 · RGH20C · RGH10C · Möser |
| Speno | Suisse | Rectification conventionnelle | RR 24 M · RR 48 M · RR 96 M · SRR16M-1 |
| Vossloh | Allemagne | Meulage à grande vitesse | HSG-2 · HSG-city |
| Plasser & Theurer | Autriche | Meulage oscillant et coulissant | ATMO |
| CRRC | Chine | Rectification conventionnelle | GMC-96 · PGM-48 |
| GEMAC | Chine | Rectification conventionnelle | CMC20 |
| AUTECH | Suisse | Rectification conventionnelle | AT VM 8000 · AT2200 |
| Schweerbau | Allemagne | Rectification conventionnelle | GWM 550 |
| Linsinger | Autriche | Fraisage de rails | MG31 · MG11 |
| Autres / Non vérifié | Non vérifié publiquement | Rectification conventionnelle | GMC12-III |
Découvrir les meuleuses de rails
Loram
Spécialiste américain de la maintenance ferroviaire proposant des solutions de meulage pour la production, les applications spécialisées et les réseaux de transport en commun, destinées aux réseaux de fret, de voyageurs et urbains.
RG400
Transport de charges lourdes · Fret · Lignes principales
Voir les détails
C44
Ligne principale · Train à grande vitesse
Voir les détailsRGC
Transport ferroviaire de voyageurs · Métro · Lignes principales
Voir les détails
RGI
Ligne principale · Transport ferroviaire de voyageurs
Voir les détailsRGS
Embranchements · Passages à niveau · Ligne principale
Voir les détails
RGX
Métro · Transports urbains
Voir les détails
MRG1
Métro · Transports urbains
Voir les détailsHarsco Rail
Fournisseur d'équipements ferroviaires dont la gamme de machines de meulage s'étend des trains de production à haut rendement aux machines compactes destinées aux réseaux de transport en commun et aux travaux de voie complexes.
PGM96
Ligne principale · Transport de charges lourdes
Voir les détails
RGH20C
Voies de garage · Métro · Passages à niveau
Voir les détails
RGH10C
Métro · Aiguillages · Transports urbains
Voir les détails
Möser
Aiguillages · Métro · Transports urbains
Voir les détailsSpeno
Entreprise suisse de maintenance ferroviaire réputée pour le meulage de trains destinés à diverses applications : lignes principales, lignes à grande vitesse, métro et tunnels.
RR 24 M
Ligne principale · Métro · Tunnel
Voir les détailsRR 48 M
Ligne principale · Train à grande vitesse
Voir les détailsRR 96 M
Ligne principale · Train à grande vitesse
Voir les détails
SRR16M-1
Métro · Ligne principale · Tunnel
Voir les détailsVossloh
Groupe allemand spécialisé dans les infrastructures ferroviaires, à l'origine des systèmes de meulage à grande vitesse HSG utilisés pour l'entretien préventif sur les réseaux ferroviaires nationaux et urbains.
Plasser & Theurer
Fabricant autrichien d'équipements d'entretien des voies, représenté ici par ATMO, sa solution urbaine de meulage oscillant et coulissant.
CRRC
Groupe chinois spécialisé dans le matériel roulant et les équipements ferroviaires, proposant des trains de meulage de grande et moyenne capacité destinés aux réseaux ferroviaires principaux et aux réseaux de transport de voyageurs.
GEMAC
Fournisseur chinois d'équipements de maintenance ferroviaire spécialisé dans les véhicules de meulage compacts destinés aux travaux sur les réseaux de métro, les aiguillages et les voies ferrées conventionnelles.
AUTECH
Fabricant suisse d'équipements flexibles de meulage pour voies ferrées et routières, destinés principalement aux tramways, métros et autres réseaux ferroviaires urbains.
Schweerbau
Spécialiste allemand du traitement et de l'entretien des voies ferrées, exploitant des équipements ferroviaires destinés à la remise en état des profils de rail et à l'entretien des lignes principales.
Linsinger
Spécialiste autrichien du traitement des rails, spécialisé dans les technologies de fraisage permettant l'élimination des défauts en profondeur, suivies d'une finition de surface contrôlée.
Autres / Non vérifié
Entrées conservées de la bibliothèque existante, le fabricant d'origine et la documentation technique complète faisant encore l'objet d'une vérification.
Technologies de traitement des rails
Rectification conventionnelle
Des meules abrasives motorisées sont positionnées selon des angles contrôlés afin d'éliminer les défauts de surface et de rétablir le profil transversal souhaité.
Meulage à grande vitesse
Les meules à entraînement passif enlèvent une très fine couche à une vitesse de travail élevée, ce qui facilite un entretien préventif fréquent.
Meulage oscillant
Le déplacement longitudinal des enrochements améliore l’efficacité du traitement dans les zones urbaines sujettes à la formation de ondulations.
Fraisage de rails
Les fraises rotatives enlèvent une couche plus épaisse de matière avant la finition. Les trains de fraisage sont mentionnés à titre comparatif, et non en tant que meuleuses classiques.
Références de meules pour rampes Common Rail
Les dimensions sont fournies à titre indicatif et ne constituent pas une garantie de compatibilité universelle. Vérifiez toujours la génération exacte de la machine, l'unité de broyage, l'interface de montage, la vitesse de rotation maximale et le schéma approuvé par l'exploitant.
| Dimension commune | Familles de machines référencées | Index de la bibliothèque |
|---|---|---|
| 260 × 90 × 154 mm | Certaines meuleuses de production Loram et d'autres parcs de machines configurés | Parcourir les modèles |
| 260 × 90 × 152,4 mm | Configurations sélectionnées du CRRC GMC | Parcourir les modèles |
| 250 × 78 × 150 mm | Configurations sélectionnées des modèles Speno RR16 / RR24 | Parcourir les modèles |
| 152 × 80 × M20 | Configurations sélectionnées des modèles RGHC et GEMAC de Harsco | Parcourir les modèles |
| 120 × 73 × 40 mm | Systèmes Vossloh HSG sélectionnés | Parcourir les modèles |
| 120 × 110 × M20L | Quelques références AUTECH | Parcourir les modèles |
Comment choisir la meule à rail adaptée
Le modèle de la machine ne suffit pas à lui seul à garantir la compatibilité. Vérifiez l'ensemble des caractéristiques techniques de la roue et de fonctionnement avant l'achat ou l'installation.
- 01Identifier la machineNotez le nom du fabricant, le modèle exact, la génération et le type d'unité de broyage.
- 02Mesurer la roueVérifiez le diamètre extérieur, l'épaisseur, l'alésage ou le filetage, ainsi que le type de fixation.
- 03Vérifier les limites de fonctionnementVérifiez le régime maximal autorisé et l'application de meulage prévue.
- 04Vérifiez avant de passer commandeVérifiez que les caractéristiques techniques correspondent au manuel d'utilisation de la machine, au plan ou à l'échantillon homologué.
Foire aux questions
Réponses rapides sur la classification des machines et la compatibilité des meules.
Qu'est-ce qu'un train de meulage de rails ?+
Un train de meulage de rails est un véhicule ou une rame d'entretien spécialisé(e) qui utilise une action abrasive contrôlée pour éliminer les défauts de surface des rails et rétablir le profil requis.
Quels sont les fabricants de meuleuses de rails ?+
Parmi les fabricants et fournisseurs spécialisés répertoriés dans cette bibliothèque figurent Loram, Harsco Rail, Speno, Vossloh, Plasser & Theurer, CRRC, GEMAC, AUTECH et Schweerbau. Les systèmes de fraisage de voies Linsinger sont répertoriés séparément à des fins de comparaison.
Comment choisir la meule adaptée à une machine ?+
Avant de choisir une meule, vérifiez le fabricant de la machine, le modèle et la génération exacts, les dimensions de la meule, l'interface de fixation, la vitesse de rotation maximale autorisée et l'application de meulage prévue.
Les dimensions des meules sont-elles interchangeables d'un modèle à l'autre ?+
Non. Un diamètre extérieur similaire ne garantit pas la compatibilité. L'alésage ou le filetage, le type de fixation, l'épaisseur, la vitesse nominale et l'homologation spécifique à la machine doivent également correspondre.
Quelles informations faut-il fournir pour vérifier la compatibilité ?+
Veuillez indiquer le fabricant, le modèle, le marquage ou le schéma de la roue, ses dimensions, son mode de fixation, sa vitesse de fonctionnement maximale, la quantité requise et, dans la mesure du possible, fournir des photos de la roue existante et de son interface avec la machine.
