A via férrea, também conhecida como “rail track” nos países da Comunidade Britânica e nas normas da UIC, ou “railroad track” na América do Norte, é denominada no setor de engenharia como “Permanent Way” (abreviada para “P-way”). Ela funciona como a principal estrutura de suporte de carga de todo o sistema de transporte ferroviário.
Um conjunto completo de via férrea é composto por quatro componentes principais: trilhos de aço, sistemas de fixação elásticos, dormentes e leito da via (balastro, no caso de vias com balastro, ou lajes pré-moldadas, no caso de vias sem balastro), todos assentados sobre um subleito compactado.
Os principais valores funcionais da via férrea abrangem três dimensões:
Proporcionar uma superfície de rolamento suave e de baixo atrito para as rodas de aço dos trens, a fim de reduzir a resistência ao rolamento e aumentar a eficiência do transporte;
Distribuir uniformemente as enormes cargas dinâmicas nos eixos dos trens para evitar o colapso local do solo;
Absorver o impacto entre a roda e o trilho e o ruído causado pela vibração, ao mesmo tempo em que drena rapidamente a água da chuva para manter a estabilidade geométrica a longo prazo. .
Os materiais utilizados nos trilhos ferroviários passaram por várias etapas de evolução. As primeiras linhas de transporte adotavam trilhos inteiramente de madeira, seguidos pelos trilhos de ferro fundido, que eram frágeis, no início da era industrial. Após o início da produção em massa de aço laminado a quente de alta resistência na década de 1870, os trilhos de aço substituíram completamente os materiais ultrapassados e continuam sendo amplamente utilizados até hoje. Os trilhos eletrificados são, além disso, equipados com terceiros trilhos ou catenárias aéreas para fornecer energia às locomotivas elétricas e aos trens elétricos (EMUs).
2. Cronograma de desenvolvimento
2.1 Vagão de madeira: a primeira via férrea primitiva (1603)
A primeira linha férrea primitiva (1603)
A primeira linha férrea registrada no mundo foi a Wollaton Wagonway, construída na Grã-Bretanha em 1603 para o transporte de carvão em curtas distâncias nas minas. O leito da linha férrea era feito de madeira de carvalho e faia de alta densidade, pregada em dormentes de madeira e fixada por pedras britadas em ângulo em ambos os lados.
Essa via férrea de madeira suportava apenas carrinhos puxados por pessoas ou animais, com limites de carga extremamente baixos. A madeira apodrecia e se desgastava rapidamente, de modo que ela servia apenas como um meio simples de transporte na mina, incapaz de realizar transporte mecânico.
2.2 Popularização dos trilhos de ferro fundido (1767)

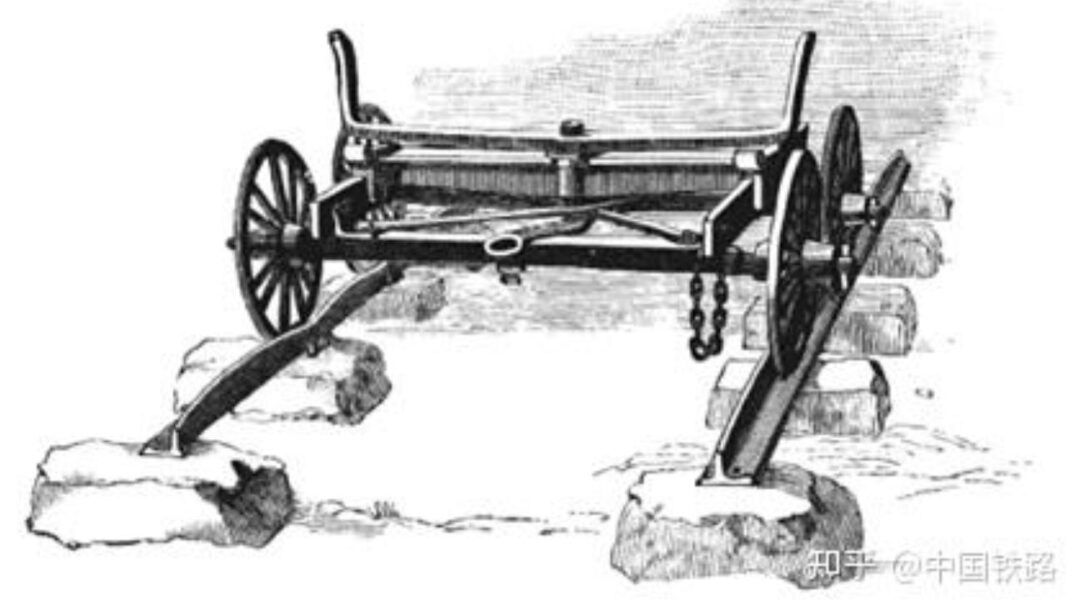

Trilho de metal
A região mineira de Coalbrookdale, na Grã-Bretanha, foi pioneira na instalação de trilhos ferroviários de ferro fundido. Os materiais metálicos apresentavam capacidade de carga muito superior à da madeira e prolongavam a vida útil, o que levou à rápida disseminação dessa tecnologia pelas minas europeias. No entanto, o ferro fundido apresentava fragilidade inerente e baixa resistência ao impacto, sendo adequado apenas para veículos leves em baixa velocidade.
2.3 As locomotivas a vapor impulsionam a revolução estrutural dos trilhos ferroviários (1804)
A primeira locomotiva a vapor do mundo, lançada em 1804, revelou defeitos fatais nos trilhos de ferro fundido: as pesadas locomotivas quebravam repetidamente os trilhos frágeis. Os primeiros engenheiros propuseram uma solução de via férrea totalmente rígida, fixando os trilhos de ferro fundido em dormentes de pedra maciça, sem qualquer elasticidade.
Testes de operação em campo comprovaram que esse projeto apresentava falhas: sem espaço de amortecimento elástico, a enorme força de impacto dos trens acelerou os danos aos trilhos e ao subleito. Essa lição de engenharia estabeleceu o princípio fundamental de projeto das vias férreas modernas: a elasticidade controlada deve ser mantida por meio do balastro e de fixadores elásticos para absorver os choques entre as rodas e os trilhos, estabelecendo as bases teóricas para as tecnologias posteriores de balastro e fixação elástica.
2.4 Amadurecimento dos sistemas de trilhos de aço padrão (após 1870)
O processo de fabricação de aço de Bessemer possibilitou a produção em massa de trilhos de aço de alta resistência, substituindo totalmente os trilhos de ferro fundido. Tecnologias complementares, como dormentes de concreto, fixadores elásticos e balastro de pedra triturada, amadureceram simultaneamente, concretando o sistema ferroviário moderno padronizado.
3. Três tipos principais de estruturas de trilhos ferroviários

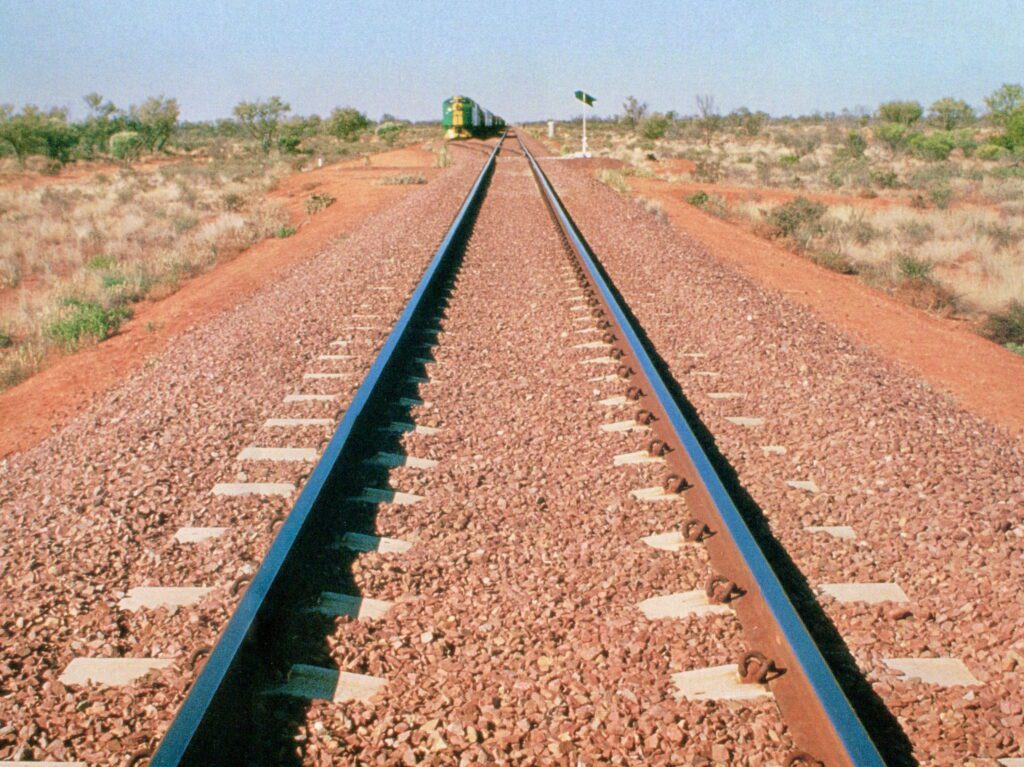

3.1 Sistema tradicional com lastro (mais utilizado em ferrovias convencionais e de transporte pesado)
Estrutura em camadas de um trilho com balastro (de cima para baixo)
Trilho de aço laminado a quente de fundo plano → almofadas elásticas de borracha/plástico → fixadores elásticos resilientes → dormentes de madeira / dormentes de concreto protendido → camada de balastro de granito duro → camada de isolamento geossintética → leito de subleito compactado.
O balastro segue rigorosos padrões de materiais: são permitidas apenas pedras trituradas de granito e basalto de alta dureza, com arestas angulares bem definidas e granulometria uniforme; o calcário macio é proibido para evitar a pulverização sob compressão prolongada.
Principais funções do lastro
Dispersão de carga: Distribuir a pressão concentrada exercida pelos dormentes por uma ampla área do subleito para evitar assentamento diferencial;
Amortecimento de vibrações: Os espaços entre as partículas de pedra formam zonas de amortecimento naturais que absorvem as vibrações e reduzem o ruído entre rodas e trilhos durante a passagem do trem;
Drenagem e ventilação: A água da chuva se infiltra rapidamente pelas frestas entre as pedras, mantendo as camadas de base secas e evitando o bombeamento de lama e o amolecimento do solo causados pela imersão na água;
Restrição lateral: O atrito entre os dormentes restringe o deslocamento horizontal dos trilhos e dos dormentes e reduz os riscos de deformação da via férrea sob altas temperaturas;
Dissipação de calor: Absorver o calor de atrito gerado pelo contato em alta velocidade entre as rodas e os trilhos, a fim de estabilizar a distribuição da temperatura nos trilhos.
Vantagens, desvantagens e cenários de aplicação
Vantagens: Baixo custo inicial de construção, rapidez na construção, elevação ajustável dos trilhos e facilidade na manutenção de defeitos. O assentamento e o desvio de bitola podem ser rapidamente corrigidos por meio de máquinas de compactação.
Desvantagens: As pedras de balastro tendem a ser lançadas para fora em altas velocidades e a se pulverizar após um longo período de compactação. É necessário realizar a limpeza e a substituição completa do balastro a cada 2 a 5 anos, o que gera uma carga de trabalho pesada de manutenção, tornando-o inadequado para trilhos ferroviários de alta velocidade que operam acima de 300 km/h.
Aplicações: Ferrovias convencionais de passageiros, ferrovias de transporte de carga pesada, ramais locais de baixo volume e trechos montanhosos com condições geológicas complexas.
3.2 Trilhos sem balastro (para trens de alta velocidade, metrô e túneis)

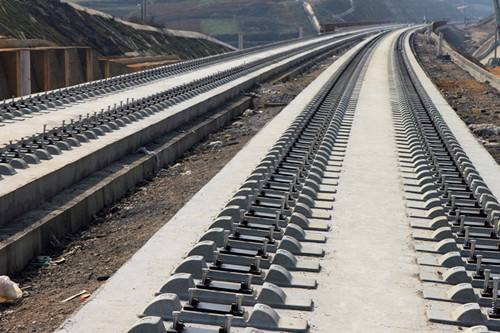

Trilha ferroviária sem balastro
Criada para resolver os problemas de manutenção frequente e da estabilidade insuficiente em alta velocidade das ferrovias com balastro, a ferrovia sem balastro elimina totalmente os leitos de pedra triturada e adota estruturas de suporte integradas de concreto. Os principais tipos nacionais incluem a via de lajes CRTS Tipo I/II/III e a ferrovia sem balastro de blocos duplos.
Composição estrutural
Trilho de aço + fixadores elásticos antivibração + laje de concreto pré-moldado / base de concreto moldado no local + almofada elástica de polímero + camada de subleito reforçada.
Principais vantagens
Precisão geométrica extremamente estável da via férrea, com desvio mínimo no nível vertical e na bitola, compatível com trens elétricos que circulam a velocidades entre 250 e 350 km/h;
A absorção de vibrações depende exclusivamente de fixadores e amortecedores, sem a necessidade de pulverização do balastro; apenas a retificação dos trilhos é necessária a cada década, reduzindo drasticamente os custos de manutenção ao longo de todo o ciclo de vida;
Sem risco de projeção de balastro, ideal para túneis, viadutos e estações, bem como para vias de metrô urbano, a fim de evitar colisões com veículos e entupimento do sistema de drenagem;
O maior peso próprio estrutural geral proporciona maior resistência contra tufões, vibrações intensas e assentamento irregular do subleito.
Limitações inerentes
O custo da construção civil chega a 1,5–2 vezes o de trilhos com balastro, exigindo um enorme investimento inicial;
A estrutura rígida de concreto dificulta extremamente a modificação posterior do traçado e o ajuste de elevação, exigindo o fechamento prolongado da linha para a realização de reparos;
O assentamento profundo do subleito, uma vez ocorrido, desencadeia procedimentos de restauração complexos e demorados.
Cenários típicos de aplicação
Nacional rede ferroviária de alta velocidade, metrô urbano/metrô leve, túneis longos, estações com viadutos para passageiros e linhas urbanas residenciais sensíveis à vibração.
3.3 Trilho ferroviário com suporte longitudinal contínuo (trilho em escada para redução de vibrações)

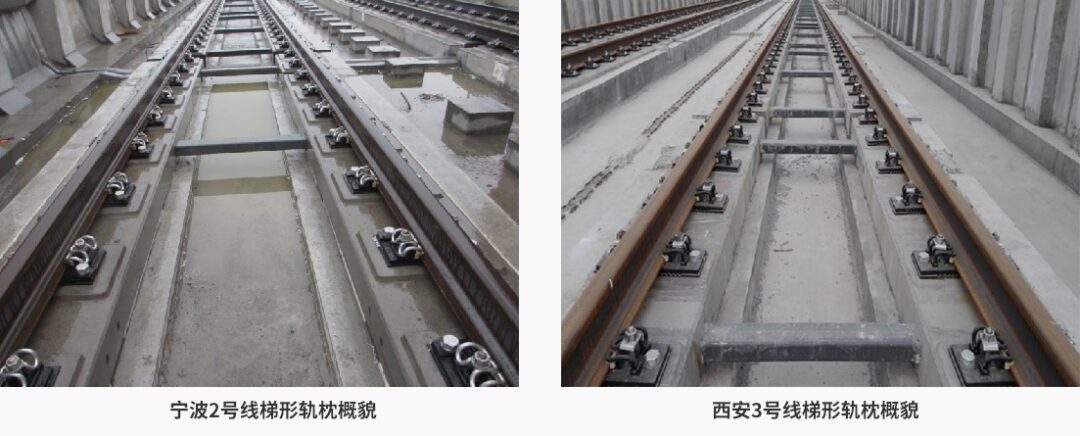

Trilho ferroviário com suporte longitudinal contínuo
Um sistema ferroviário personalizado de isolamento de vibrações, também conhecido como “trilho em escada”, amplamente utilizado em pontes, viadutos residenciais e trechos de redução de vibrações do metrô, que se diferencia dos dormentes convencionais dispostos transversalmente.
Projeto estrutural exclusivo
Duas vigas longitudinais paralelas de concreto protendido correm paralelamente aos trilhos de aço, conectadas por travessas de aço para formar uma estrutura em forma de escada assente sobre uma base de concreto monolítica. Amortecedores elásticos de alta dissipação de vibração estão instalados entre os dormentes e a base.
Princípio de redução de vibração e ruído
A via férrea completa forma um sistema de isolamento de vibrações do tipo massa-mola: o peso próprio dos dormentes em escada atua como contrapeso, enquanto as almofadas elásticas subjacentes absorvem a energia da vibração, atenuando a vibração roda-trilho acima de 30 Hz e reduzindo o ruído secundário da ponte em 12 a 18 decibéis, diminuindo significativamente os impactos da vibração do trem nos edifícios e moradores ao redor.
Recursos práticos adicionais
Permite o ajuste contínuo da altura sob os dormentes para se adaptar a pequenos desníveis resultantes do assentamento de pontes e túneis. Canais de drenagem lisos facilitam a remoção posterior de sedimentos e a manutenção da injeção de cimento; a instalação de vigas transversais reduz os danos estruturais à via férrea causados pela deformação por expansão da ponte.
4. Especificações e materiais de trilhos de aço e tecnologia de soldagem CWR para vias férreas
4.1 Normas relativas aos materiais e à seção transversal dos trilhos
Os trilhos de aço modernos são fabricados em aço-liga de alta resistência laminado a quente, com seção transversal assimétrica em forma de viga em I. A cabeça do trilho, alargada e mais espessa, resiste à compressão repetida das rodas; a base alargada do trilho aumenta a área de contato com as sapatas e os fixadores, garantindo uma distribuição uniforme da pressão. Todos os trilhos acabados passam por testes de detecção de falhas e tratamento térmico para aumentar a resistência ao desgaste e à fratura.
4.2 Classificação do peso dos trilhos e unidades de medida globais
A capacidade de carga e a velocidade máxima permitida de uma ferrovia dependem da massa linear dos trilhos de aço. Trilhos mais pesados apresentam seções transversais maiores para suportar cargas por eixo mais elevadas e proporcionar maior estabilidade em alta velocidade, o que acarreta custos mais elevados com o aço. Existem dois sistemas de medição em uso em todo o mundo:
Sistema anglo-americano (lb/yd): As principais especificações variam de 115 a 141 lb/yd. Um trilho de 130 lb equivale a aproximadamente 64 kg/m, sendo utilizado em linhas principais na América do Norte e no Reino Unido;
Sistema europeu e chinês (kg/m): As especificações padrão abrangem 40–60 kg/m. Trilhos de 50 kg/m são utilizados em linhas convencionais nacionais, enquanto todas as ferrovias de alta velocidade utilizam uniformemente trilhos reforçados de 60 kg/m, e linhas especiais para transporte pesado empregam trilhos extrapesados de 75 kg/m.
4.3 Soluções de conexão de dois trilhos para vias férreas
4.3.1 Trilhos com juntas (linhas convencionais obsoletas)

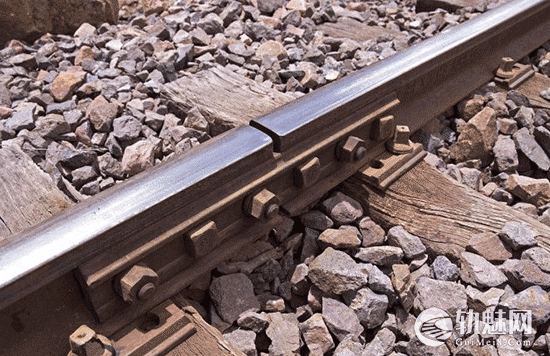

Trilhos articulados
Devido às limitações da tecnologia de fabricação e transporte de aço da época, os trilhos produzidos em uma única fábrica mediam apenas 25 metros e eram conectados no local por meio de placas de junção (fishplates) e parafusos de alta resistência. São reservadas folgas de expansão nas juntas para compensar a deformação causada pela expansão e contração térmica dos trilhos de aço.
Desvantagens críticas: forte impacto e ruído de batida quando as rodas do trem passam pelas juntas dos trilhos. A compressão repetida a longo prazo cria um desgaste em forma de sela nas juntas e aumenta os riscos de fratura dos trilhos, exigindo uma grande quantidade de mão de obra anualmente para o polimento e a manutenção das juntas. A maioria das linhas principais nacionais abandonou gradualmente o uso de trilhos com juntas, mantendo-se as juntas isoladas apenas em trechos de sinalização para reduzir a condutividade dos trilhos e permitir o posicionamento dos trens por meio de circuitos de via.

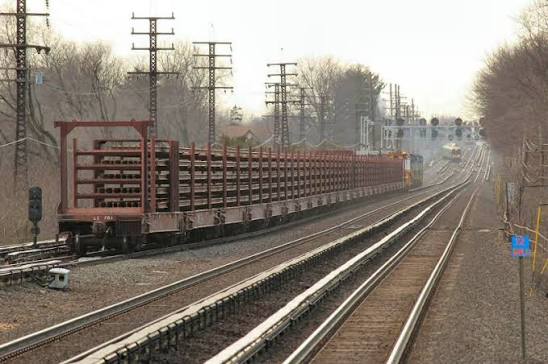

Ao eliminar todas as juntas dos trilhos por meio de soldagem, o CWR é utilizado como equipamento padrão em ferrovias de alta velocidade e em linhas convencionais recém-construídas, consistindo em dois procedimentos de soldagem:
Soldagem de topo em série na fábrica: trilhos padrão de 100 metros são soldados para formar trilhos de 500 metros de comprimento e transportados para os canteiros de obras por meio de trens ferroviários dedicados;
Soldagem com termite em campo: A soldagem com termite une trilhos de 500 metros de comprimento e juntas especiais de desvio. A alta temperatura de 1.600 °C gerada pelas reações da termite funde as extremidades dos trilhos, seguida por mais de dez processos, incluindo endireitamento, retificação e detecção de falhas, para garantir superfícies de junção lisas e sem saliências.
Desafio técnico principal: Tensão térmica e temperatura neutra de assentamento da via férrea
Sem juntas de dilatação, as variações de temperatura retêm uma enorme tensão axial no interior dos trilhos do sistema CWR: as altas temperaturas do verão geram tensão compressiva, com risco de deformação dos trilhos, enquanto as baixas temperaturas do inverno criam tensão de tração, propensa a causar quebra dos trilhos.
Solução de engenharia: Temperatura neutra de assentamento. Os engenheiros coletam décadas de dados meteorológicos locais para calcular a temperatura média neutra dos trilhos (20–30 °C na maioria das regiões do país). Durante o amanhecer ou à noite, quando a temperatura dos trilhos atinge o valor de projeto, macacos hidráulicos esticam os trilhos até os comprimentos padrão; em seguida, dezenas de milhares de fixadores elásticos de alta resistência travam os trilhos com firmeza, convertendo a deformação causada pela expansão e contração térmica em tensão interna controlável nos trilhos, a fim de equilibrar a carga em todas as estações do ano. Juntas de dilatação são instaladas em regiões alpinas com diferenças extremas de temperatura para liberar o excesso de tensão e garantir a operação segura da ferrovia durante todo o ano.
5. Sistema de fundação do subleito sob os trilhos ferroviários
A sub-base, localizada na parte inferior da via férrea, atua como a fundação que suporta a carga de todo o trajeto. A construção envolve o aterro em camadas e a compactação repetida com rolos pesados. Uma inclinação suave de drenagem bidirecional é projetada na superfície superior da sub-base para drenar rapidamente a água da chuva e evitar o amolecimento do solo causado pelo acúmulo de água.
Várias camadas de materiais geossintéticos (geotêxteis, geogrelhas, geocélulas) são amplamente utilizadas na construção moderna de subleitos ferroviários, desempenhando quatro funções essenciais:
Separação: Impedir que o solo fino subjacente e as pedras de balastro da camada superior se misturem, evitando o entupimento das aberturas do balastro pelo solo — o que prejudicaria a drenagem e a elasticidade — e impedindo o bombeamento de lama da sub-base;
Filtragem e drenagem: Permitir a infiltração da água da chuva, ao mesmo tempo em que se interceptam partículas finas do solo para impedir a formação de cavidades nas tubulações causadas pela erosão hídrica das camadas de base;
Reforço: As geogrelhas de malha incorporadas ao solo dispersam as tensões intensas transferidas pelos trens, aumentam a capacidade de suporte das fundações em solo fraco e controlam o deslocamento lateral da sub-base;
Amortecimento de vibrações: Atenua a transmissão de vibrações para baixo, a fim de reduzir o assentamento profundo do solo e prolongar a vida útil geral da ferrovia.
No caso de solos macios de montanha, solos expansivos e subleitos com grande volume de aterro, são aplicadas tecnologias de pré-tratamento, incluindo placas de drenagem de plástico e drenos de areia do tipo “wick”, para reduzir, na origem, os defeitos de assentamento da ferrovia.
6. Manutenção de rotina de vias férreas em serviço
Sujeita a milhões de cargas dinâmicas cíclicas, a ferrovia desenvolve gradualmente defeitos, incluindo desgaste dos trilhos, alargamento da bitola, pulverização do balastro, assentamento irregular do subleito e corrosão dos elementos de fixação. A manutenção divide-se em inspeções de rotina periódicas e reparos de emergência:
Trilha ferroviária com balastro: Grandes máquinas de compactação calibram regularmente os níveis verticais e horizontais da ferrovia; limpeza do balastro envelhecido em toda a linha e reposição com pedras novas e duras a cada 3–5 anos;
Trilhos sem balastro: a manutenção concentra-se em retificação de trilhos e a substituição de almofadas elásticas desgastadas; não é necessária nenhuma obra de grande porte, a menos que haja danos graves nas bases de concreto;
Trilhos CWR: Testes de temperatura neutra de assentamento a cada primavera e outono; inspeções de patrulha para avaliar riscos de deformação nas estações quentes e detecção de rachaduras nos trilhos nas estações frias;
Sistema ferroviário especial com escada para redução de vibrações: Inspeção regular das almofadas antivibração desgastadas e ajuste da altura dos dormentes para manter o desempenho na redução de vibrações.
