轨道打磨标准与实用技术

轨道打磨 是铁路线路养护的关键环节，其重要性体现在三个主要方面：安全保障、经济效益和运营性能。 从安全角度来看，精准的轨道打磨可消除轨道表面的磨损、微裂纹和金属溢出（棱边形成）。这能防止局部缺陷在列车反复载荷作用下扩展，显著降低脱轨和断轨的风险，从而为安全运营筑起一道坚实的防线。 从经济角度来看，科学的轨道打磨可将钢轨使用寿命延长30%至50%，减少更换频率，并在配合 高性能轨道磨削砂轮。.. 从运输效率的角度来看，轨道具有平滑的运行表面和精确的轮廓，这有助于减少车轮与轨道之间的摩擦、噪音和振动。这不仅提高了列车速度和运行稳定性，还最大限度地减少了机车车辆的磨损，提升了乘客的乘车舒适度，并为高质量的铁路运营提供了基础保障。.

1. 道岔及转辙轨打磨

打磨前，应重新测量并核实关键缺陷，例如轮缘裂纹（凹陷/台阶）、金属溢出以及不规则接触带（浅色带）。在打磨前记录基准数据，并标出打磨作业的确切位置和边界。.

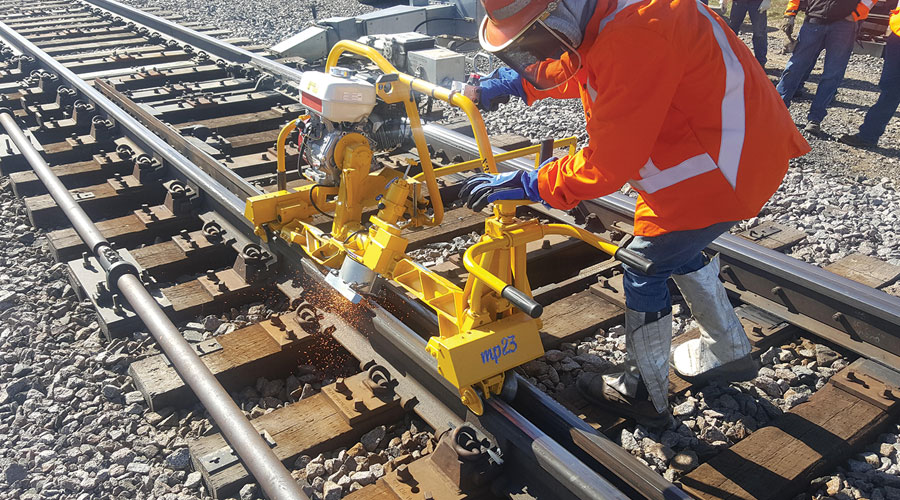

道岔轨面磨削

磨轨前，应将道岔机箱拨至相应位置，确保道岔尖轨处于闭合位置。在开始高速旋转前，应确保磨轮的接触面悬空且不接触钢轨。利用精密 轮廓砂轮通过从……开始的角调整来操作 +60° 至 -10° （根据实际缺陷情况调整车轮角度）。角度以 2° 至 4° 每次加工后，都要反复检查，直到完全消除头部裂纹、金属溢出和接触带不良等缺陷为止。.

标准轨磨削

磨削前，将开关滑块拨至“开”的位置。对磨床进行试运行，空转并无负载高速运转约1分钟。进入高速模式前，确保砂轮表面保持悬空状态。调整砂轮高度，并按以下角度顺序进行加工： +60° 至 -10° （根据现场情况调整），偏移量为 2° 至 4° 每次通过时，直至基材导轨上的所有表面缺陷和不规则接触带被消除为止。.

2. 普通轨道磨轨

对于出现异常磨损或接触带状况不佳的轨道，应现场使用轨道轮廓测量仪，分析目标区域与相邻轨头之间的轮廓偏差。对比数据，并标出打磨位置和范围。（若存在表面划伤或剥落现象，应在打磨前测量其硬度和深度。）

在普通铁路轨道打磨过程中，必须以测得的轮廓数据作为角度基准。. （如需了解不同的机器配置和技术发展历程，请参阅我们的 打磨车资料库.) 在磨削过程中应持续进行测量，以防止过度磨削，直至达到标准轮廓公差。.

打磨表面划痕/瘀伤时，应使用深度规记录最大损伤深度并检查局部硬度。标出修复区域。根据深度值计算所需的金属去除量和打磨长度（单侧的打磨过渡长度必须为 至少为缺陷深度的5,000倍). 从量规角向磁场侧方向打磨整个横截面，每次增量为 2° 至 4° 每次通过时，并修整过渡轮廓，使其与未磨削的相邻轨道无缝衔接。.

3. 钢轨焊缝打磨

对于不规则或不平整的焊缝，将1米直尺的“0”刻度线直接对准运行面焊缝顶峰（高处）或谷底（低处）的中心位置。使用塞尺测量焊缝顶峰/谷底的对齐情况。 在轨顶下方16毫米处测量轨侧对齐情况，记录数值，并标出打磨边界。.

高焊缝/冠形焊缝

对于冠形焊缝，应按照标记的边界，从量规角向焊缝腹面方向进行打磨。打磨角度从 +45° 至 -10° （根据缺陷严重程度进行调整），每次递增 2° 至 4° 每次往复。确保往复运动平稳、均匀，并通过丝杠保持稳定的进给控制，直至峰值完全被磨平。.

浸渍/低焊缝接头

对于凹焊和低焊缝，应在焊缝两侧的母材上采用渐变/锥形打磨技术。根据凹陷深度确定渐变长度。在从量规角向焊缝外侧打磨时，应保持平滑的往复运动，并精确调节螺丝，打磨角度从 +45° 至 -10° (递增 2° 至 4°). 继续操作，直到浸涂轮廓能够平滑过渡，没有台阶。.

不规则焊缝测深仪侧面

要修正焊缝量规侧/工作边缘的不平整，请将砂轮调整至与工作面垂直，并对两侧进行斜面打磨。打磨过程中应持续测量，直至沿量规边缘的对齐状态完全恢复。.

4. 磨削后的检验与验收标准

在轨道打磨完成后，应进行彻底的质量复检，以检查整体表面接触带的一致性：

• 参与人数： 申请进行开关动作测试，以确认机械运行顺畅且触点间隙正确。.
• 跑道表面： 在切线轨道和弯道低轨处，接触光带应居中，其测量宽度应为 20 毫米至 30 毫米 （使用钢尺）。在弯道的高轨处，接触带应略微向轨距侧偏移。使用轨面轮廓仪测量轨面轮廓，以确保其保持在标准公差范围内。.
• 焊缝平直度（跨度为1米）： 使用1米直尺和塞尺检查内径量规的工作面。目标公差为 0 至 +0.3 毫米 （注：“+”表示凹面/凹陷）。跑带表面的峰值公差控制在 +0.3 毫米至 +0.5 毫米.
• 表面质量： 轨道表面不得有凸缘/金属溢出、肉眼可见的轨头裂纹、疲劳裂纹或连续的蓝色热氧化带。轨头和轨底区域必须清除金属碎屑和磨削渣。.
